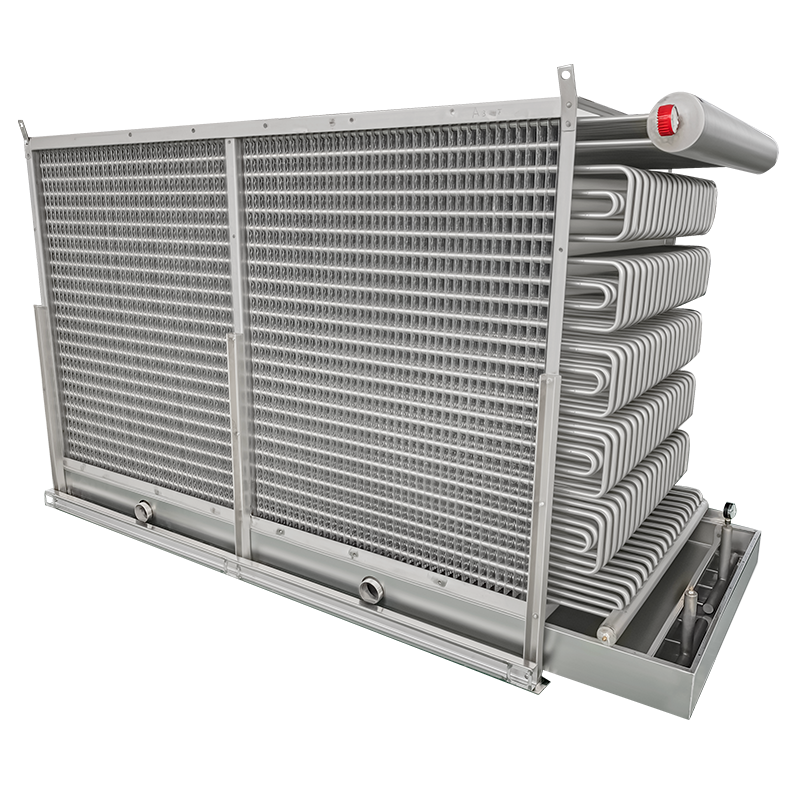

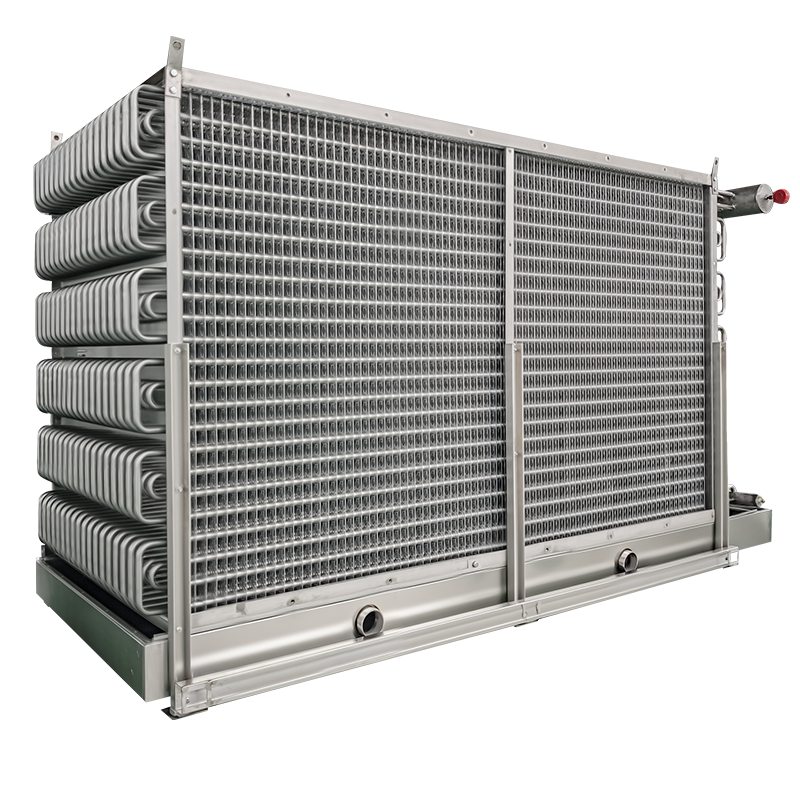

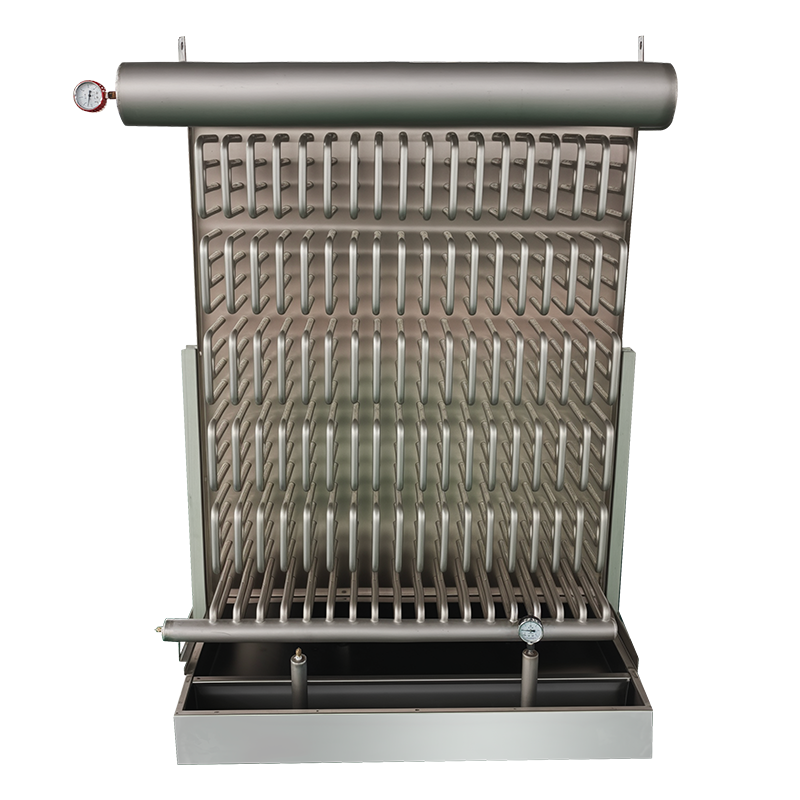

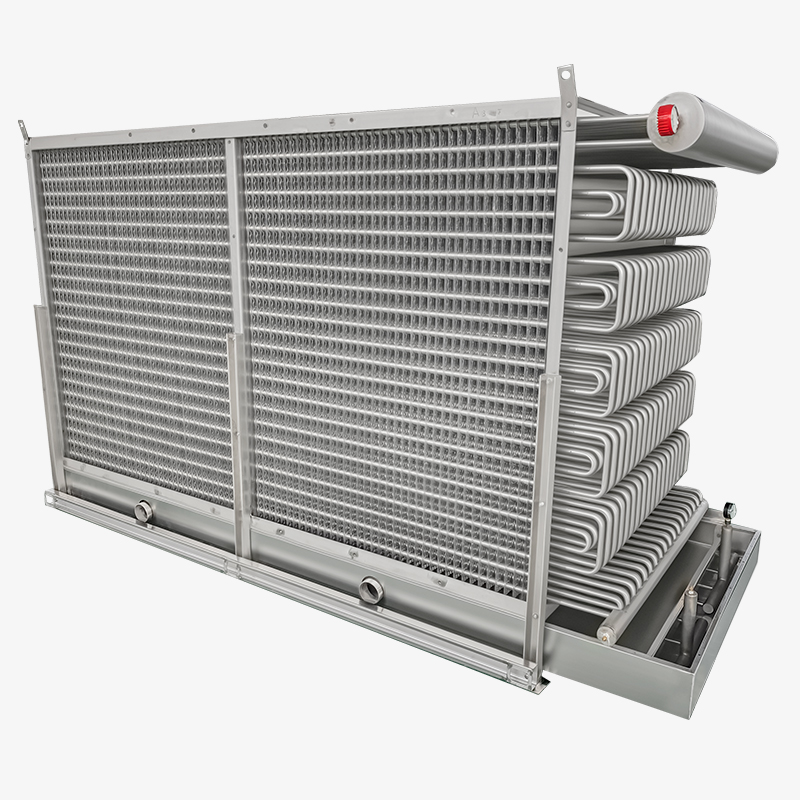

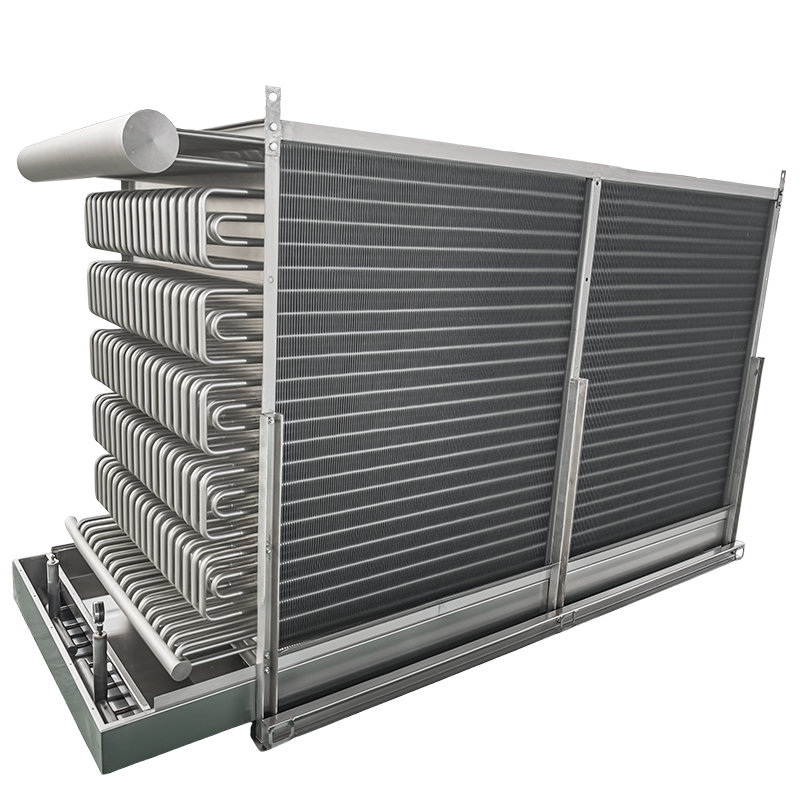

مضخة R507 تغذية الفريزر الصناعي المبخر المبادلات الحرارية الفريزر السريع الحلزوني

ملخص

إن مبخر الفريزر الصناعي الذي يغذي المضخة R507 عبارة عن مبادل حراري عالي الأداء مصمم خصيصًا للتكامل مع المجمدات السريعة الحلزونية، مما يوفر دقة عالية في تطبيقات IQF. يعيد تصميمها المعياري الثوري تعريف معايير التجميد الصناعية، ويجمع بين الابتكارات الديناميكية الهوائية الحاصلة على براءة اختراع والبنية القوية لتلبية متطلبات التشغيل الأكثر تطلبًا.

في قلب هذا المبخر توجد تقنية المنفاخ المنفصل المتطورة، وهي ميزة غيرت قواعد اللعبة وتميزها عن الوحدات التقليدية. على عكس المبخرات التقليدية ذات تدفق الهواء أحادي الاتجاه، يشتمل هذا النظام على مصفوفات مراوح محورية معيارية مثبتة بشكل جانبي على طول جسم المبخر، مما يؤدي إلى توليد تدفق هواء إعصاري متعدد الاتجاهات. يغلف تدفق الهواء المتخصص المنتجات في حالة اضطراب موحد تصل إلى -40 درجة مئوية، مما يزيل التقسيم الطبقي الحراري ويضمن تجميد كل منتج باستمرار - وهو أمر بالغ الأهمية للحفاظ على نسيج وجودة البضائع الحساسة.

يعمل التباعد التدريجي للزعانف المتغيرة للمبخر (المتوفر في تكوينات مثل 32-16-8، و24-12-6، والمزيد) على تحسين مقاومة تدفق الهواء عبر مناطق التجميد المختلفة، مما يعزز كفاءة استخلاص الحرارة من التغذية إلى التفريغ. مصنوع من مصممة بدقة أنابيب من الفولاذ المقاوم للصدأ 304 وزعانف من الألومنيوم المقوى (سُمك 0.2 ~ 0.4 مم)، ويوفر متانة استثنائية ومقاومة للتآكل، مما يجعله مناسبًا للبيئات الصناعية القاسية والتطبيقات المخصصة للطعام. سواء تم استخدامه للمأكولات البحرية أو الخضروات أو الوجبات الجاهزة، يوفر المبخر R507 تجميدًا سريعًا وموثوقًا يحبس الرطوبة ويحافظ على سلامة المنتج.

تفاصيل

معلمات التبريد والسعة الأساسية

توافق المبردات : مصمم للاستخدام متعدد الاستخدامات مع مبردات HFC (بما في ذلك R507) وNH3 (الأمونيا) وثاني أكسيد الكربون، ويتكيف مع إعدادات التبريد الصناعية المتنوعة.

نطاق قدرة التبريد : من 30 كيلووات إلى 400 كيلووات، لتلبية احتياجات العمليات صغيرة الحجم وخطوط الإنتاج كبيرة الحجم على حدٍ سواء.

درجة حرارة التشغيل : مثالية للتجميد بدرجة حرارة منخفضة للغاية، والحفاظ على بيئة ثابتة -40 درجة مئوية للتجميد الفعال للصدمات.

التفاصيل الهيكلية والمواد

مادة الأنابيب : تشمل الخيارات التيتانيوم، والفولاذ المقاوم للصدأ 304، والفولاذ المقاوم للصدأ 316، والنحاس، مما يضمن التوافق مع المبردات والتطبيقات المختلفة.

مادة الزعنفة : زعانف من الألومنيوم وAlMg (الألومنيوم والمغنيسيوم)، بسمك يتراوح من 0.2 إلى 0.4 مم لنقل الحرارة الأمثل والمتانة.

تباعد الزعانف : مسافات الزعانف القابلة للتخصيص، بما في ذلك 16-8 مم، 18-9 مم، 20-10 مم، 24-12-6 مم، 28-14-7 مم، 32-16-8 مم، و40-20-10 مم، لتناسب احتياجات تدفق الهواء والتجميد المحددة.

مادة الغلاف : متوفرة من التيتانيوم، والفولاذ المقاوم للصدأ 304، والفولاذ المقاوم للصدأ 316، مما يلبي المعايير الصحية الخاصة بالطعام (متوافق مع AISI 304L).

اتجاه الهواء : تصميم تدفق الهواء الأفقي، مكمل بدوارات توجيه تدفق الهواء للتحكم الدقيق في دوران الهواء.

ميزات التشغيل وإزالة الجليد

أنظمة إزالة الصقيع : إزالة الجليد المتزامن بالغاز الساخن/الماء ثنائي الوضع، بالإضافة إلى إزالة الجليد الاختيارية بالكهرباء والجليكول والمحلول الملحي، مما يقلل وقت التوقف عن العمل بنسبة 60% مقارنة بالأنظمة أحادية الوضع.

محركات المروحة : مراوح محورية تحتوي على 1 إلى 16 وحدة، مما يوفر تدفق هواء قويًا وفعالًا لاستخلاص الحرارة بسرعة.

الأبعاد : عروض قياسية تبلغ 700 مم، و800 مم، و900 مم، مع تصميم معياري يسمح بالتخصيص ليناسب تصميمات الفريزر الحلزوني المحددة.

نظام الصرف : وعاء تصريف مدمج مزدوج الطبقة مع ملفات تذويب مدمجة ومنافذ تصريف مزدوجة، مما يمنع انسداد الجليد ويضمن أداءً خاليًا من التنقيط.

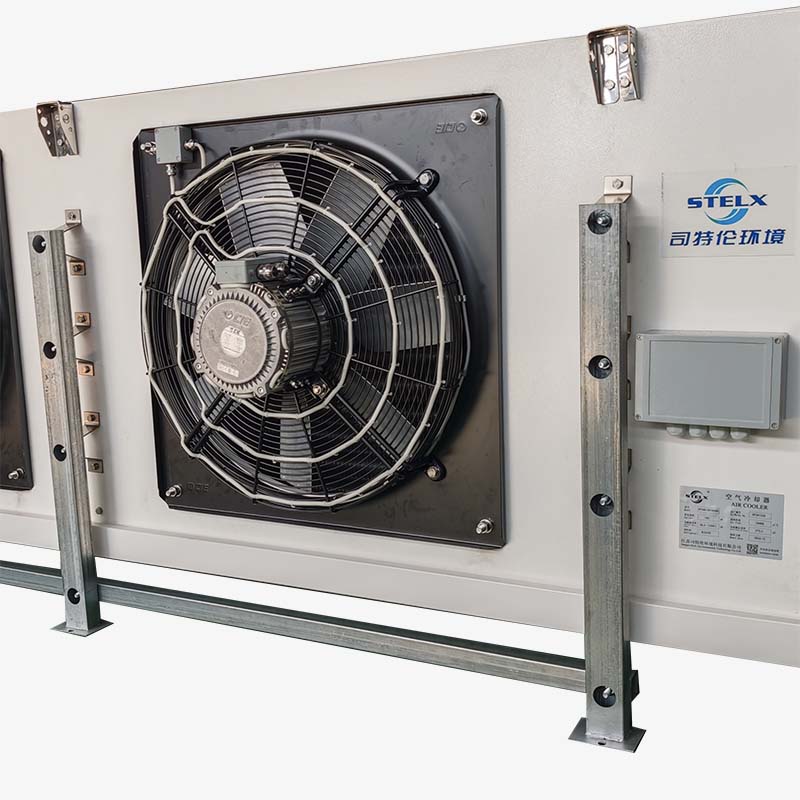

أقدام التثبيت

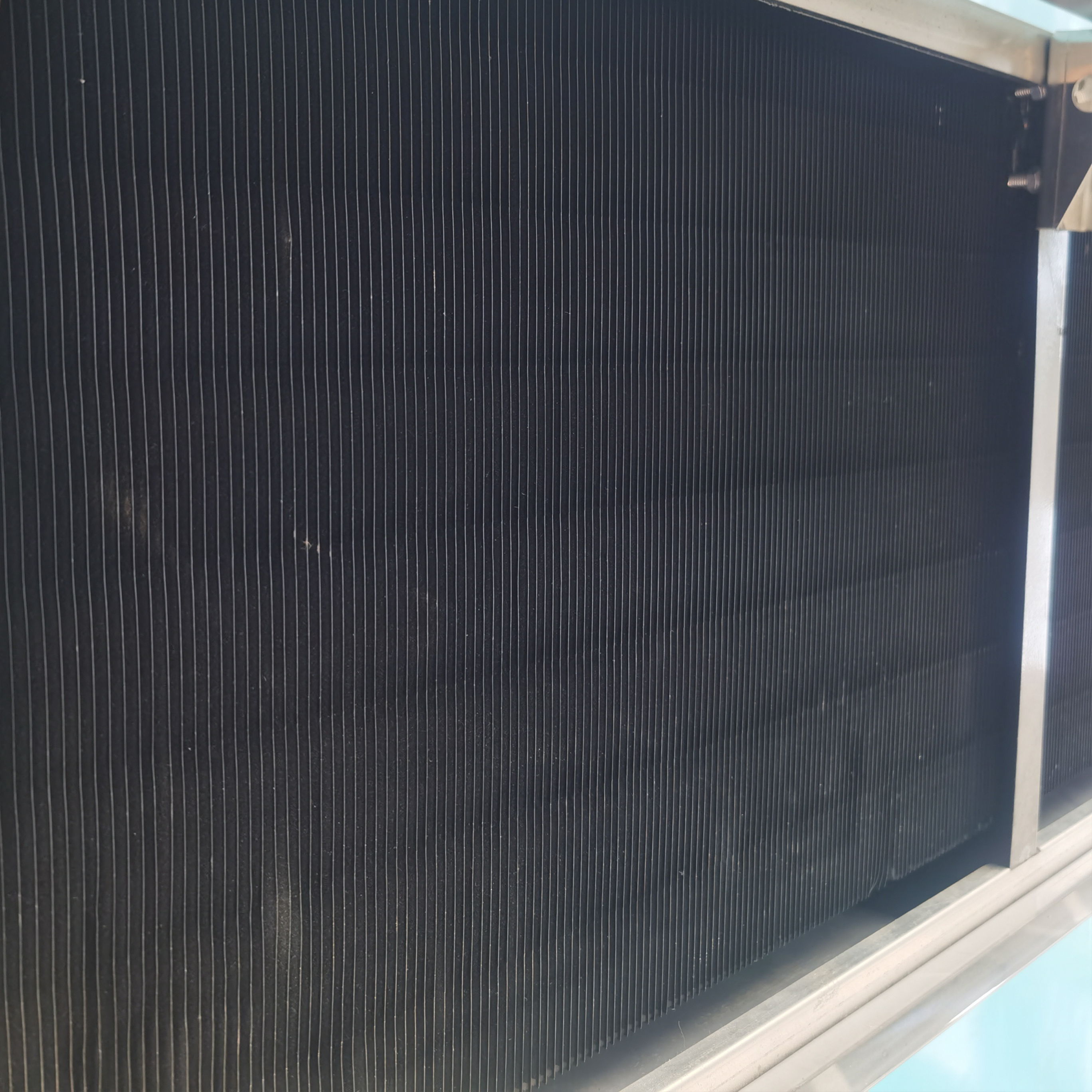

الحماية من التآكل

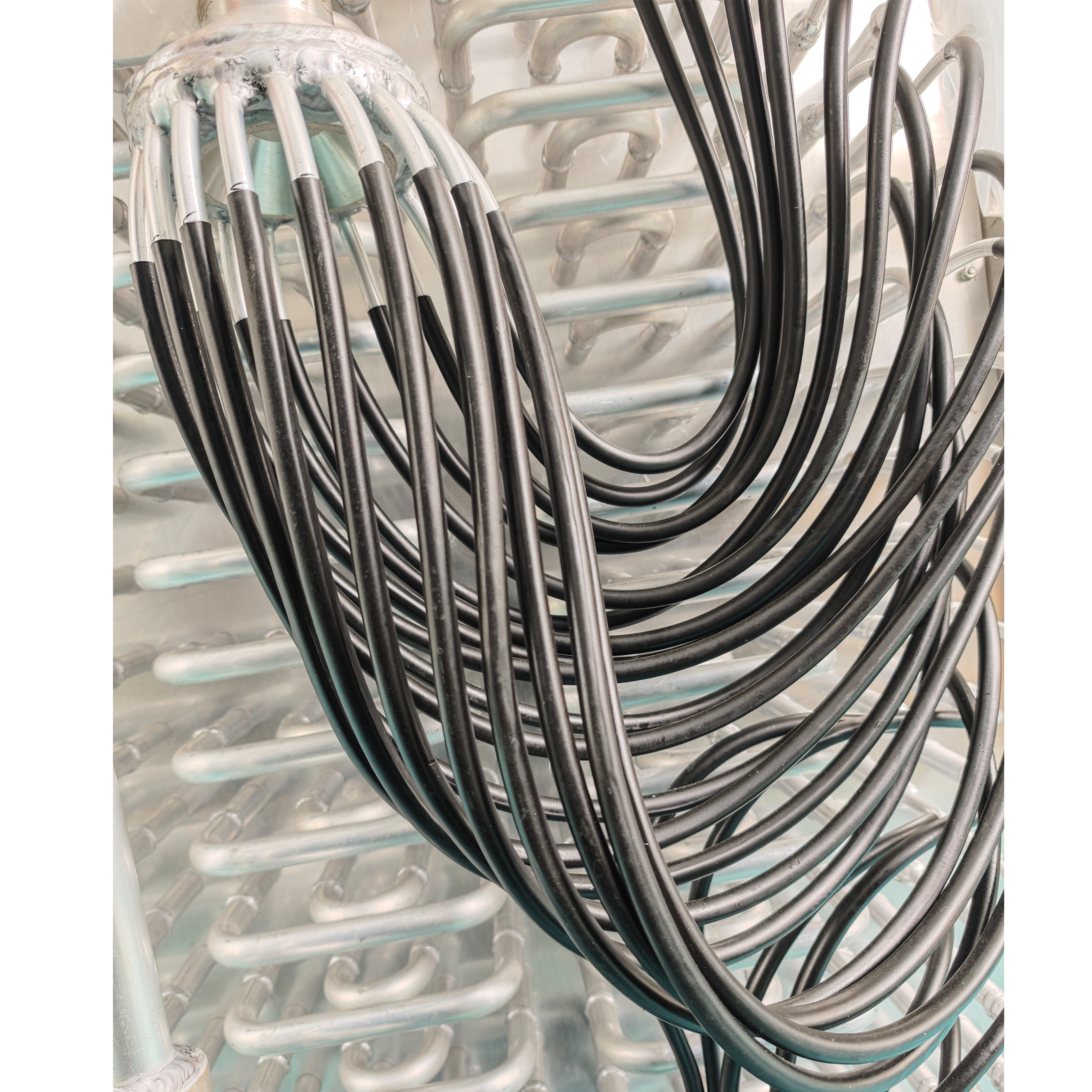

حماية التوزيعات

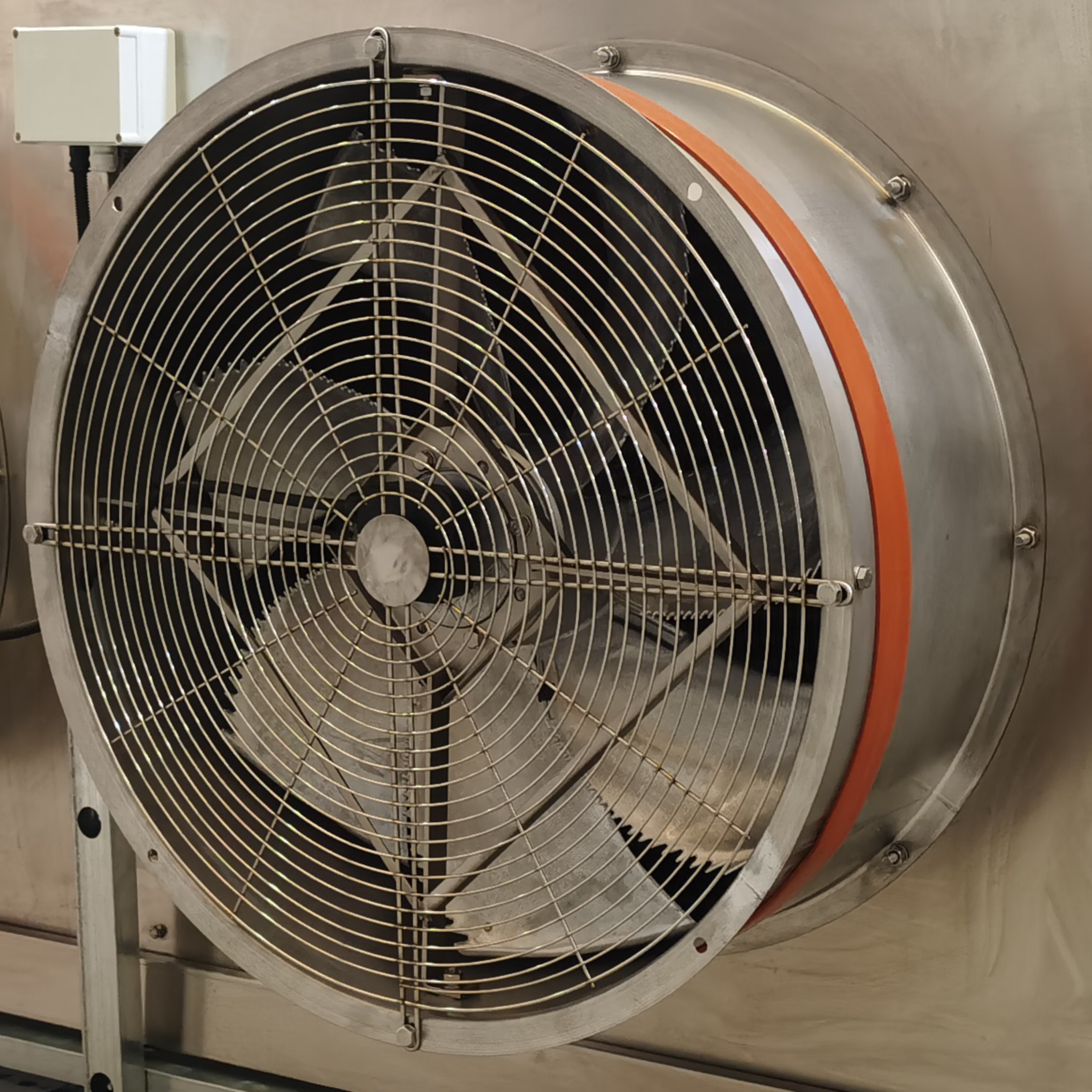

سخانات المروحة

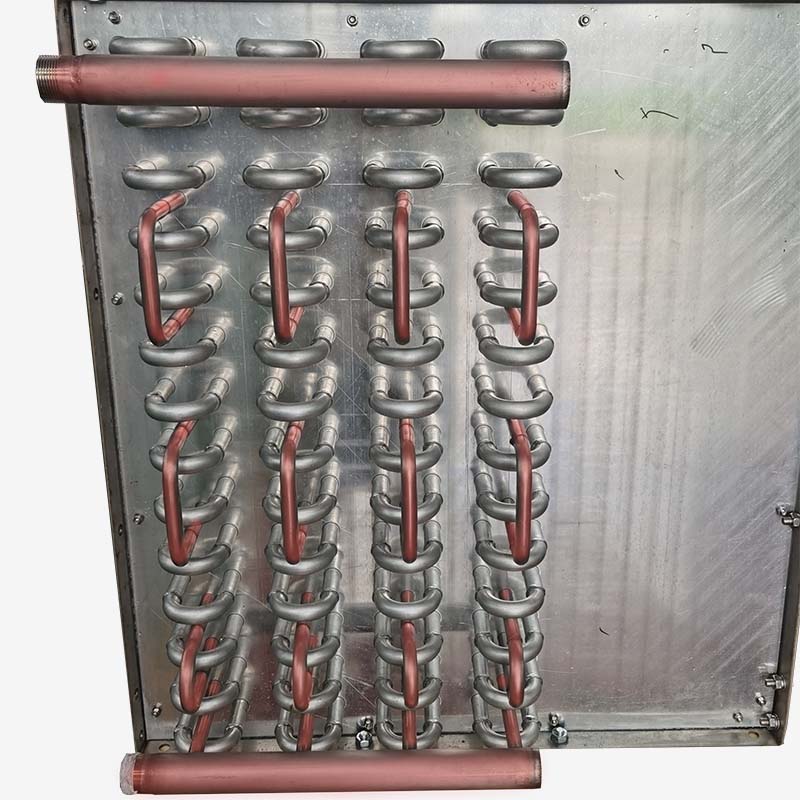

الماء الساخن / إزالة الجليد جليكول

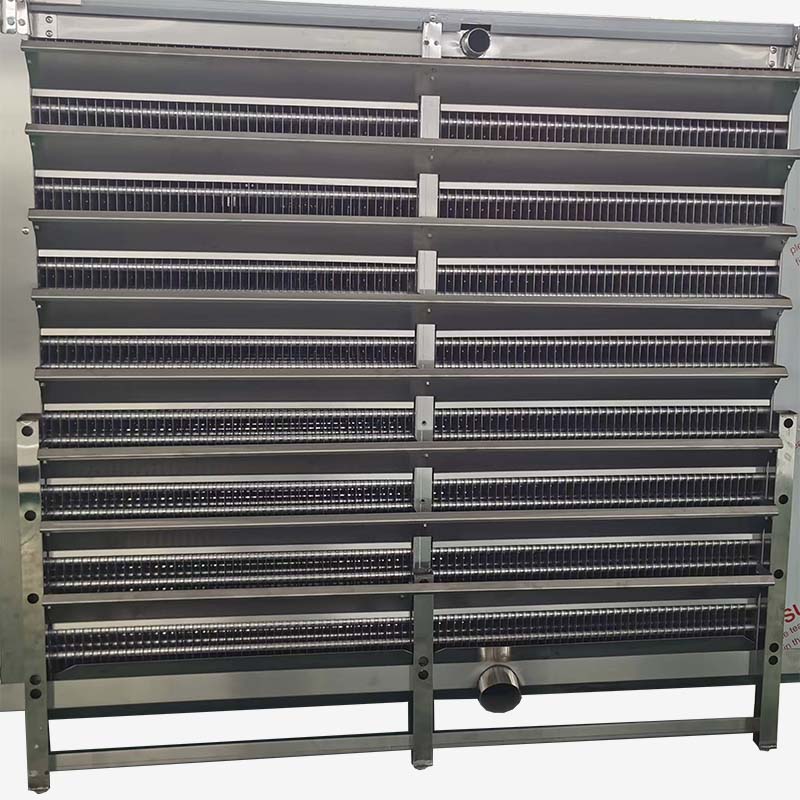

تذويب الماء

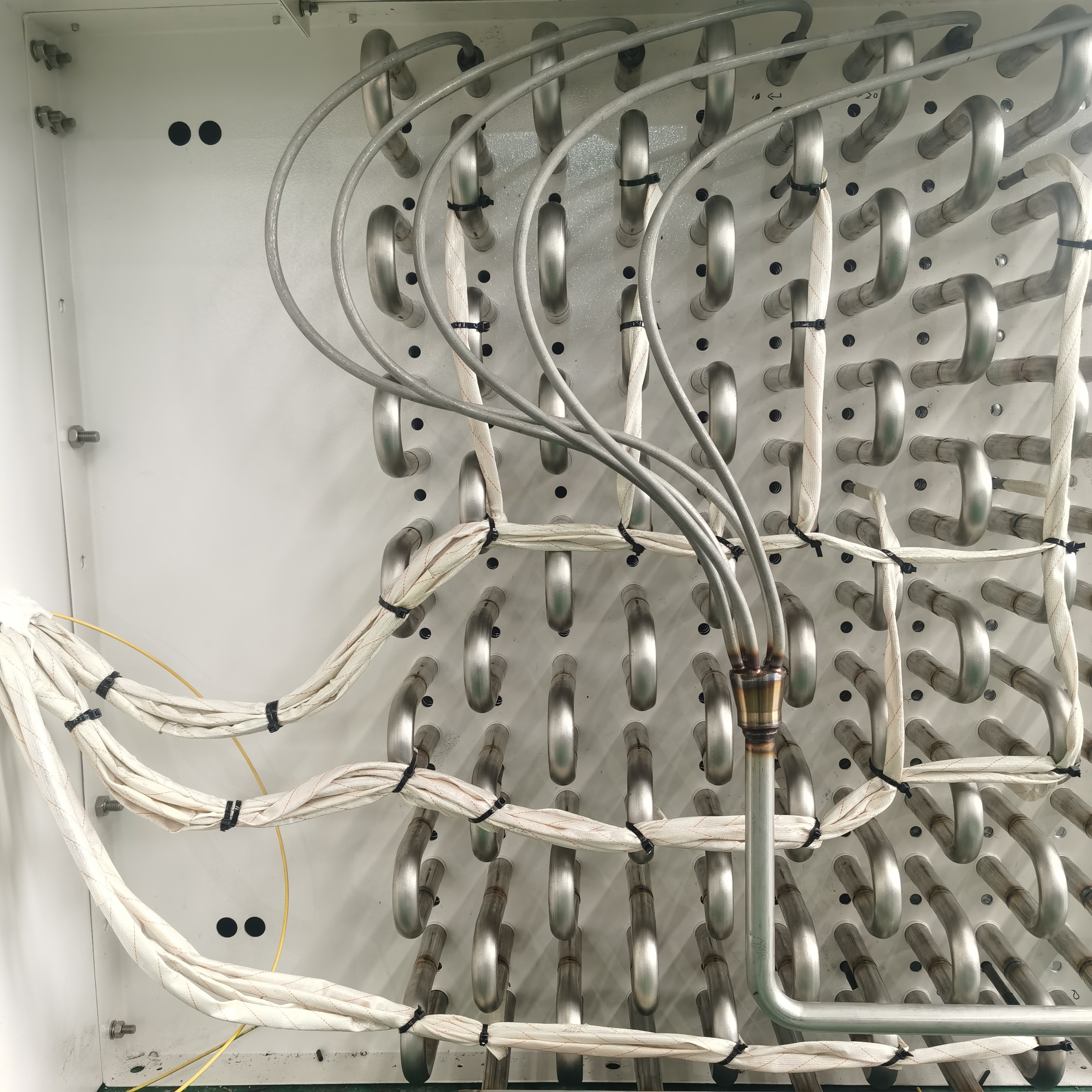

إزالة الجليد الكهربائية

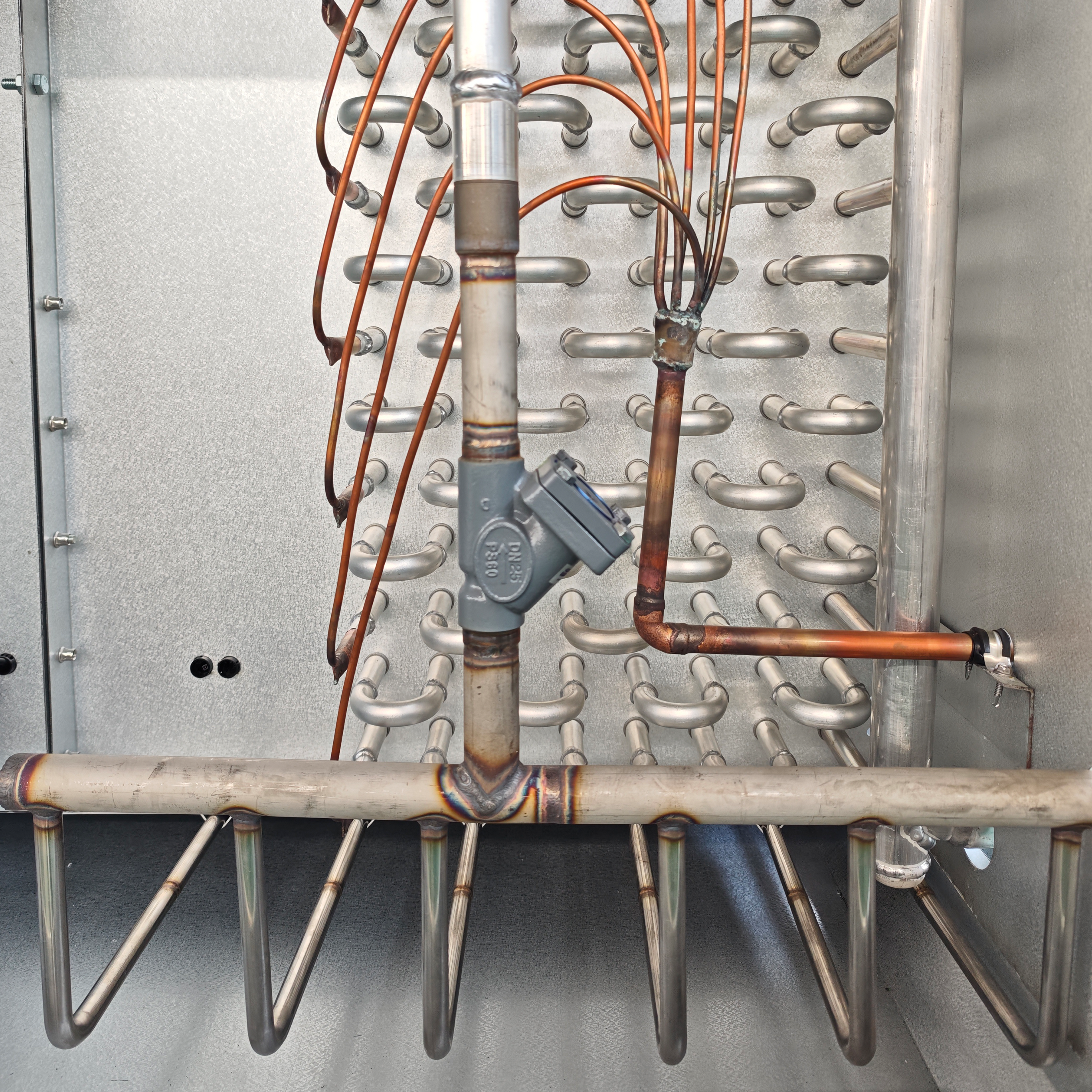

إزالة الجليد بالغاز الساخن

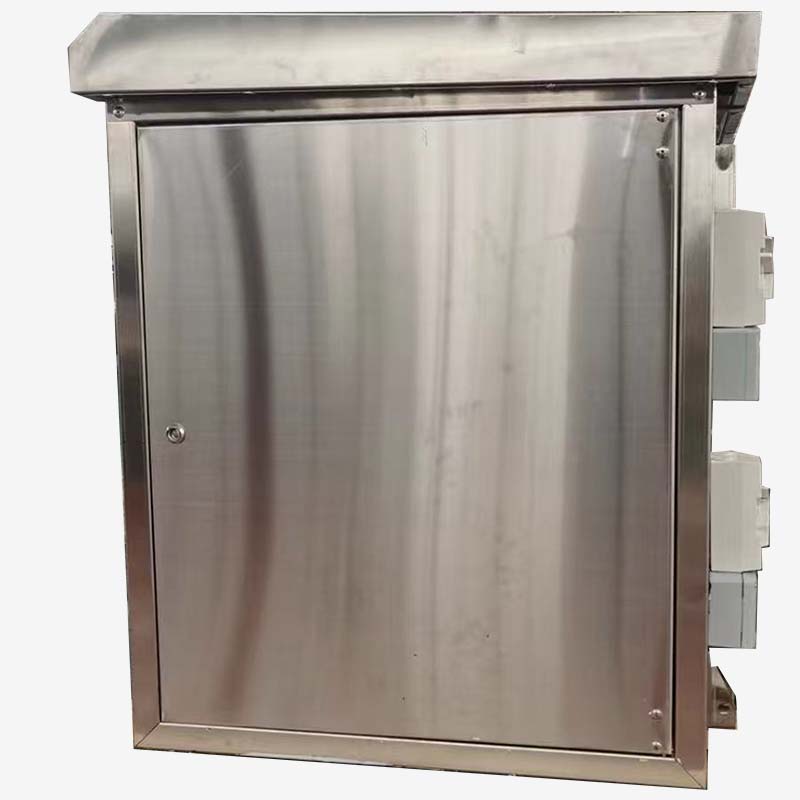

باب الصيانة

الميزات الأساسية

كفاءة تجميد عالية

دورات تجميد أسرع بنسبة 30% : يؤدي الجمع بين تدفق الهواء الإعصاري والتباعد المتغير للزعانف إلى تسريع تجميد القشرة بنسبة 25%، مما يقلل وقت التجميد الإجمالي بنسبة 30% ويعزز إنتاجية الإنتاج.

أداء IQF الموحد : يزيل عدم تناسق تجميد المنتج، مما يضمن احتفاظ كل منتج (من التوت إلى الروبيان) بشكله وملمسه وقيمته الغذائية.

توفير الطاقة والتكلفة

تقليل استهلاك الطاقة : تعمل تقنية تحسين الديناميكية الهوائية وتقنية المروحة المنقسمة على تقليل مقاومة تدفق الهواء، وتقليل استخدام الطاقة لكل دورة تجميد وتقليل تكاليف التشغيل.

متطلبات صيانة منخفضة : تعمل لوحات الوصول التي لا تحتاج إلى أدوات، والبنية الجاهزة للغسيل بالضغط، والمواد المتينة على تقليل وقت الصيانة ونفقاتها، مما يزيد من وقت التشغيل إلى أقصى حد.

الموثوقية والتنوع

تصميم مقاوم للثلج : تمنع صينية التصريف ذات الطبقة المزدوجة ولفائف إزالة الجليد تراكم الجليد، مما يضمن أداءً ثابتًا حتى في درجات الحرارة دون الصفر.

توافق واسع مع مبردات : يعمل بسلاسة مع مبردات R507 وNH3 وCO2، مما يوفر المرونة لأنظمة التبريد الحالية والجديدة.

الامتثال الصحي : تلبي خيارات الفولاذ المقاوم للصدأ الكاملة معايير الجودة الغذائية، مما يجعلها مثالية للتطبيقات التي تكون فيها النظافة غير قابلة للتفاوض.

الابتكار الهيكلي

التركيب المعياري والقائم بذاته : تتيح أرجل الدعم المدمجة سهولة الإعداد القائم بذاته دون تعديلات هيكلية، مما يبسط التكامل في خطوط الإنتاج الحالية.

الحواجز الديناميكية الهوائية : تعمل الحواجز محكمة الغلق من الأعلى على منع التسرب المضطرب، مما يعزز كفاءة الملف ويضمن تدفق الهواء المستهدف إلى المنتجات.

استخدام  مبخر الفريزر  R507

تم تصميم ليتميز مبخر تجميد الانفجار الصناعي الذي يغذي المضخة R507 في نطاق واسع من سيناريوهات التجميد الصناعي، لا سيما في معالجة IQF حيث تعد الدقة والسرعة أمرًا بالغ الأهمية:

صناعة تجهيز الأغذية

معالجة IQF للأطعمة البحرية : مثالية لتجميد الجمبري والإسكالوب وشرائح السمك وغيرها من المأكولات البحرية الرقيقة، مع الاحتفاظ بالرطوبة للحفاظ على النضارة والملمس.

تجميد الخضروات والتوت : مثالي للبازلاء والجزر والفراولة والتوت وغيرها من المنتجات، مما يمنع التكتل ويحافظ على هشاشتها.

إنتاج الوجبات الجاهزة : مناسب لتجميد الوجبات الجاهزة للأكل، والحساء، والصلصات، مما يضمن جودة متسقة ويطيل مدة الصلاحية.

تجميد منتجات المخابز : فعال لتجميد الخبز والمعجنات والعجين، ويحافظ على نشاط الخميرة وبنية المنتج.

التبريد الصناعي

المجمدات الانفجارية : تتكامل بسلاسة مع المجمدات الانفجارية لتطبيقات التجميد بالصدمات، مما يوفر خفضًا سريعًا لدرجة الحرارة للدفعات الكبيرة.

المجمدات الحلزونية السريعة : مصممة خصيصًا لأنظمة التجميد الحلزوني، مما يعمل على تحسين المساحة والكفاءة في منشآت الإنتاج كبيرة الحجم.

ما الذي يجعل المبخر R507 مناسبًا لتطبيقات IQF؟

يتميز المبخر R507 بتقنية المنفاخ المنفصل الحاصلة على براءة اختراع وتدفق الهواء الإعصاري متعدد الاتجاهات، مما يخلق اضطرابًا منتظمًا يصل إلى -40 درجة مئوية. وهذا يضمن تجميد المنتجات الفردية بسرعة وبشكل متساوٍ، مما يمنع التكتل ويحافظ على الملمس - وهي المتطلبات الأساسية لمعالجة IQF. تعمل المسافات المتغيرة للزعانف والتصميم الديناميكي الهوائي على تعزيز الكفاءة، مما يجعلها مثالية لأنظمة IQF.

هل يمكن تخصيص المبخر لتلبية احتياجات الإنتاج المحددة؟

نعم، يوفر المبخر خيارات تخصيص واسعة النطاق. يمكن تخصيص المسافات بين الزعانف (16-8 مم إلى 40-20-10 مم)، وخيارات المواد (الفولاذ المقاوم للصدأ 304/316، والتيتانيوم، والنحاس)، وأنظمة إزالة الجليد (الغاز الساخن، والماء، والكهرباء)، والأبعاد (عرض 700/800/900 مم) لتتناسب مع تصميم الفريزر الحلزوني ومتطلبات الإنتاج.

كيف يفيد نظام تذويب الوضع المزدوج العمليات؟

يعمل نظام إزالة الجليد ثنائي الوضع بالغاز الساخن/الماء على إزالة الجليد تمامًا في وقت توقف أقل بنسبة 60% مقارنة بالأنظمة أحادية الوضع. وهذا يقلل من انقطاعات الإنتاج، ويحافظ على كفاءة التجميد المتسقة، ويطيل عمر المبخر عن طريق منع الأضرار المرتبطة بالثلج. كما تتكيف عملية إزالة الجليد الاختيارية من الجليكول والمحلول الملحي والكهربائي مع الاحتياجات التشغيلية المحددة.

هل المبخر R507 متوافق مع معايير سلامة الأغذية؟

قطعاً. يوفر المبخر خيارات كاملة من الفولاذ المقاوم للصدأ (AISI 304L)، وهي مقاومة للتآكل، وسهلة التنظيف، وتفي بالمعايير الصحية والسلامة الغذائية العالمية. كما يضمن نظام الصرف الخالي من التنقيط والبنية الجاهزة للغسيل بالضغط النظافة في بيئات تجهيز الأغذية.

ما هي المبردات التي يمكن أن يعمل بها المبخر R507؟

يتوافق المبخر مع مبردات HFC (بما في ذلك R507)، وNH3 (الأمونيا)، وCO2 - ثلاثة من أكثر المبردات استخدامًا في التبريد الصناعي. يتيح هذا التنوع إمكانية دمجه في الأنظمة الحالية أو التركيبات الجديدة، مما يجعله حلاً مرنًا لمختلف الصناعات.
