من بين جميع معايير تصميم مبرد الهواء الصناعي ، يعد تباعد الزعانف أحد أكثر الأمور التي تمت مناقشتها بشكل متكرر - وواحد من أكثر الأمور التي يساء فهمها.
اسأل عشرة من مهندسي التبريد عن المسافة "الصحيحة" لمبخر الغرفة الباردة، ومن المحتمل أن تتلقى عدة إجابات مختلفة. وذلك لأن تباعد الزعانف ليس مواصفات مستقلة. وهو متغير تصميمي يتفاعل مع تدفق الهواء، والرطوبة، ودرجة حرارة التبخر، واستراتيجية إزالة الجليد، ونوع سائل التبريد، وحتى خصائص المنتج المخزن.
لا تزال العديد من قرارات الشراء مبنية على افتراضات مبسطة مثل "تباعد الزعانف الأكبر دائمًا أفضل للغرف ذات درجة الحرارة المنخفضة" أو "تباعد الزعانف الأصغر دائمًا يوفر كفاءة أعلى". في الواقع، كلا العبارتين صحيحتان جزئيًا فقط.
بالنسبة لأنظمة التبريد الصناعية، فإن الهدف ليس زيادة أو تقليل المسافة بين الزعانف. الهدف هو إيجاد التوازن الأمثل بين كفاءة نقل الحرارة، ومقاومة الصقيع، واستقرار تدفق الهواء، وفترات الصيانة، وتكاليف تشغيل دورة الحياة.
تشرح هذه المقالة المبادئ الهندسية وراء اختيار تباعد الزعانف ولماذا يوفر تصميم المبخر المخصص في كثير من الأحيان أداء أفضل على المدى الطويل من اختيار نموذج كتالوج قياسي.

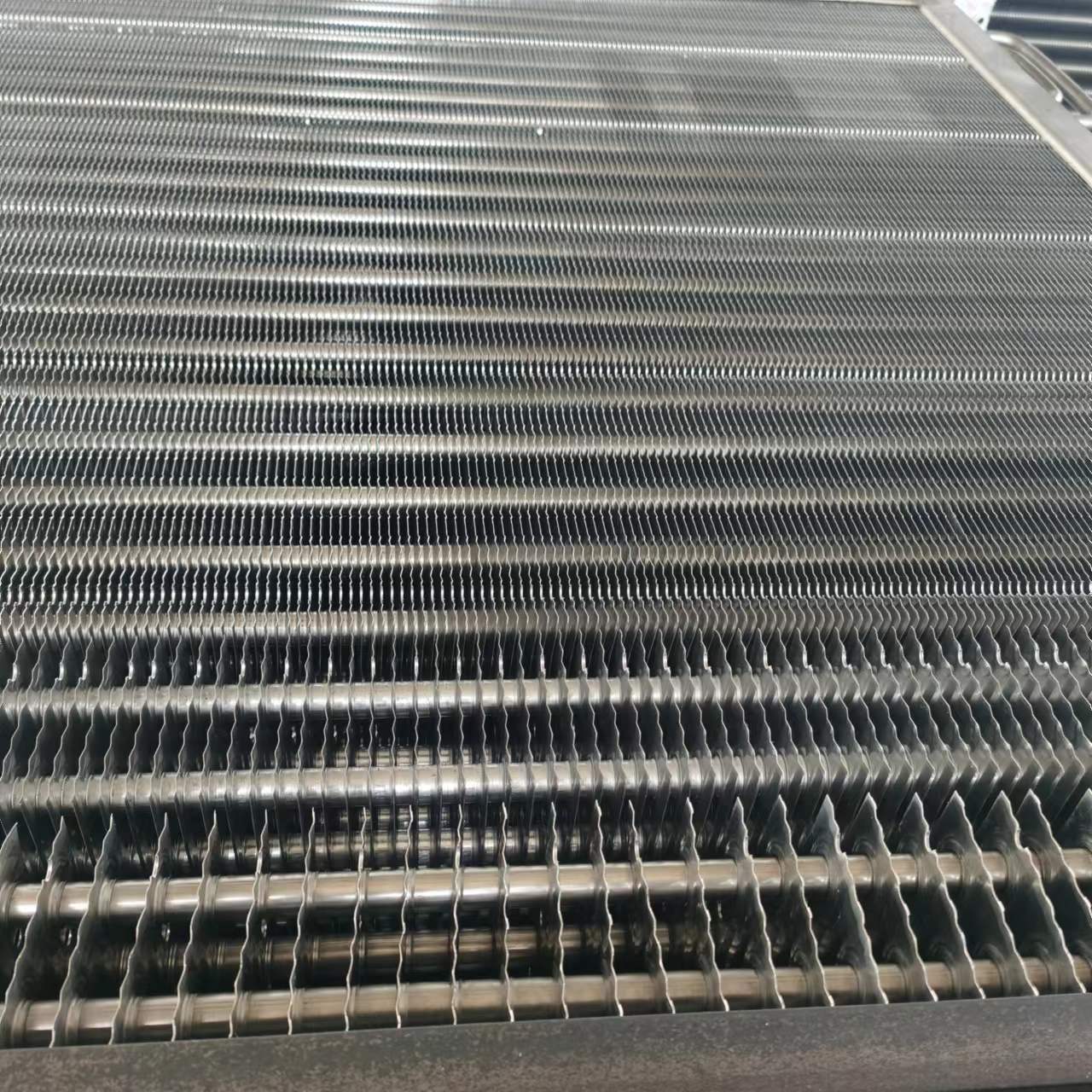

يشير تباعد الزعانف إلى المسافة بين زعانف الألومنيوم المتجاورة في ملف المبخر.
على الرغم من أن هذا البعد يتم قياسه ببضعة ملليمترات فقط، إلا أنه له تأثير كبير على الأداء العام لمبخر التخزين البارد.
الوظائف الأساسية للزعانف هي:
زيادة مساحة سطح نقل الحرارة
تحسين قدرة التبريد
توجيه تدفق الهواء من خلال الملف
تعزيز كفاءة التبريد
ومع ذلك، فإن نفس الزعانف التي تعمل على تحسين نقل الحرارة تصبح أيضًا الأسطح الأولى التي تتجمد فيها الرطوبة أثناء التشغيل.
وهذا يخلق تحديًا هندسيًا: زيادة مساحة السطح تعمل بشكل عام على تحسين التبادل الحراري، ولكنها تزيد أيضًا من احتمالية تقييد تدفق الهواء بمرور الوقت.
لذلك يعد العثور على التوازن الصحيح أحد المسؤوليات الرئيسية في تصميم مبردات الهواء الصناعية .
لفهم تباعد الزعانف، من المهم أن نفهم تكوين الصقيع.
عندما يمر الهواء الرطب فوق ملف المبخر الذي يعمل بدرجة حرارة أقل من 0 درجة مئوية، يتكثف بخار الماء ويتجمد على أسطح الزعانف.
تعتمد سرعة تراكم الصقيع على عدة عوامل:
رطوبة الغرفة
تردد فتح الباب
محتوى رطوبة المنتج
سرعة الهواء
درجة حرارة سطح الملف
الفاصل الزمني للتذويب
على سبيل المثال، قد تتعرض غرفتا التجميد اللتان تعملان بنفس درجة حرارة الغرفة تمامًا لأحمال تجميد مختلفة تمامًا.
تعمل غرفة معالجة المأكولات البحرية مع عمليات الغسيل المتكررة والحركة المستمرة للمنتج على إدخال كمية أكبر من الرطوبة إلى الهواء مقارنة بمستودع الأطعمة المجمدة المعبأة.
ونتيجة لذلك، فإن المبخر الذي يخدم منشأة المأكولات البحرية سيتطلب بشكل عام تباعدًا مختلفًا بين الزعانف وإستراتيجية إزالة الجليد.
وهذا هو أحد الأسباب التي تجعل الشركات المصنعة ذات الخبرة نادرًا ما توصي بنفس تكوين الملف لكل تطبيق.
من وجهة نظر هندسية، يعد تباعد الزعانف دائمًا بمثابة حل وسط.
يوفر الملف ذو المسافة الضيقة بين الزعانف ما يلي:
مساحة سطح نقل الحرارة أكبر
قدرة تبريد أولية أعلى
الأبعاد الشاملة المدمجة
ومع ذلك، هناك عيوب.
مع تراكم الصقيع، تصبح ممرات الزعانف الضيقة مسدودة بسرعة أكبر.
وهذا يؤدي إلى:
انخفاض تدفق الهواء
انخفاض أكبر في الضغط الجانبي للهواء
زيادة استهلاك طاقة المروحة
دورات تذويب أكثر تواترا
انخفاض كفاءة التشغيل مع مرور الوقت
قد يختلف الأداء الذي تم قياسه في اليوم الأول بعد التثبيت بشكل كبير عن الأداء بعد عدة أسابيع من التشغيل.
زيادة تباعد الزعانف يقلل من تقييد تدفق الهواء.
المزايا تشمل:
أبطأ انسداد الصقيع
فترات تشغيل أطول بين دورات إزالة الجليد
تدفق هواء أكثر استقرارًا
صيانة أسهل
ومع ذلك، فإن التباعد الزائد للزعانف يقلل أيضًا من مساحة سطح نقل الحرارة.
إذا أصبحت المسافة كبيرة بشكل غير ضروري، فقد يتطلب المبخر:
أبعاد لفائف أكبر
ارتفاع شحنة سائل التبريد
زيادة تكلفة المعدات
وبالتالي فإن الهدف هو التحسين وليس التعظيم.
من المفاهيم الخاطئة الشائعة أن درجة حرارة الغرفة وحدها تحدد المسافة بين الزعانف.
على سبيل المثال:
4 ملم للغرف ذات درجة الحرارة المرتفعة
6 ملم للغرف ذات درجة الحرارة المتوسطة
9 ملم لغرف التجميد
ورغم أن هذه القيم يمكن أن تكون بمثابة مبادئ توجيهية عامة، إلا أنه لا ينبغي أبدًا معاملتها كقواعد عالمية.
يجب أيضًا تقييم اختيار المبخر الاحترافي:
إن غرفة تخزين الخضروات التي تعمل عند درجة حرارة 2 درجة مئوية مع رطوبة نسبية 95% قد تتراكم الصقيع بسرعة أكبر من المستودع المجمد الذي يعمل عند درجة حرارة -25 درجة مئوية مع رطوبة منخفضة.
غالبًا ما تؤثر الرطوبة على تكوين الصقيع أكثر من درجة حرارة الغرفة.
تواجه غرف التبريد المتصلة بمناطق الإنتاج تسربًا مستمرًا للهواء الدافئ والرطب.
تقدم كل فتحة باب رطوبة إضافية تتجمد في النهاية على المبخر.
تستفيد المنشآت ذات حركة المرور الكثيفة عادةً من تباعد الزعانف الأوسع وجداول إزالة الجليد المصممة بعناية.
المنتجات الطازجة تطلق الرطوبة.
المنتجات المعبأة المجمدة لا تفعل ذلك بشكل عام.
تشمل الأمثلة ما يلي:
خضروات طازجة
الفاكهة
تجهيز اللحوم
تجهيز المأكولات البحرية
يقوم كل تطبيق بإنشاء بيئة مبخر مختلفة.
ولهذا السبب يقوم مهندسو التبريد الصناعي بتقييم حالة التشغيل بأكملها بدلاً من الاعتماد فقط على درجة الحرارة.
تركز العديد من المناقشات حول تباعد الزعانف بشكل حصري على التبادل الحراري.
ومن الناحية العملية، فإن استقرار تدفق الهواء له نفس القدر من الأهمية.
ومع تراكم الصقيع، يقل تدفق الهواء تدريجيًا.
وتشمل العواقب ما يلي:
درجة حرارة الغرفة غير متساوية
وقت تشغيل أطول للضاغط
استهلاك أعلى للطاقة
اختلاف درجة حرارة المنتج
يجب أن يحافظ المصمم بشكل صحيح مبرد الوحدة الصناعية على تدفق هواء ثابت طوال دورة التشغيل - وليس فقط بعد إزالة الجليد مباشرة.
لهذا السبب، غالبًا ما يكون أداء تدفق الهواء بمرور الوقت مؤشرًا أفضل لجودة المبخر من قدرة التبريد الأولية وحدها.
يؤثر اختيار المبرد أيضًا على تصميم المبخر.
تُستخدم الصناعية مبردات هواء الأمونيا بشكل شائع في مرافق التخزين البارد الكبيرة بسبب كفاءتها العالية.
غالبًا ما تعطي هذه الأنظمة الأولوية لما يلي:
انخفاض الضغط المنخفض
توزيع مستقر لغاز التبريد
دورات تشغيل طويلة
ولذلك يجب أن يوازن تصميم المبخر بين مقاومة الصقيع ونقل الحرارة بكفاءة.
أصبحت مبردات وحدات ثاني أكسيد الكربون ذات شعبية متزايدة في جميع أنحاء أوروبا بسبب اللوائح البيئية.
ونظرًا لأن أنظمة ثاني أكسيد الكربون تعمل تحت ضغوط وخصائص درجات حرارة مختلفة، فقد تختلف هندسة الملف عن تصميمات مركبات الكربون الهيدروفلورية التقليدية.
على الرغم من أن مبادئ تباعد الزعانف تظل متشابهة، إلا أن التحسين الشامل للمبخر يجب أن يأخذ في الاعتبار دائمًا خصائص مادة التبريد.

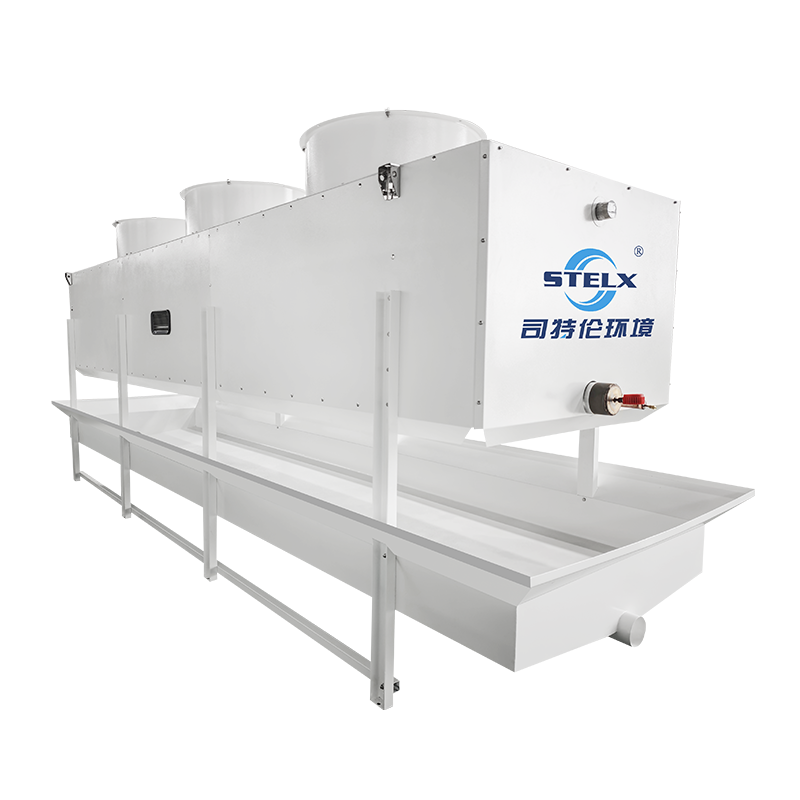

تم تصميم مبردات الهواء الصناعية القياسية لتلبية أكبر مجموعة ممكنة من التطبيقات.
وعلى النقيض من ذلك، تم تصميم مبردات الهواء الصناعية المخصصة لحالة تشغيل محددة.
قد يشمل التخصيص ما يلي:
تباعد الزعانف
عمق الملف
قطر الأنبوب
ترتيب الدائرة
تكوين المروحة
مسافة رمي الهواء
طريقة تذويب
وبدلاً من تطبيق حل عالمي، يقوم المهندسون بتقييم بيئة التشغيل الفعلية للمشروع.
غالبًا ما يؤدي هذا النهج إلى:
تحسين توحيد درجة الحرارة
انخفاض تكاليف التشغيل
انخفاض تراكم الصقيع
فترات صيانة أطول
تحسين أداء دورة الحياة
بالنسبة لمشاريع التبريد الصناعية حيث تعد الموثوقية أمرًا بالغ الأهمية، فإن فلسفة الهندسة الأولى هذه توفر في كثير من الأحيان قيمة أكبر على المدى الطويل من اختيار نموذج كتالوج قياسي.
أحد الأخطاء الأكثر شيوعًا في اختيار المبخر هو تحسين أداء المختبر بدلاً من ظروف التشغيل الحقيقية.
قد يفقد الملف الذي يوفر أعلى سعة نظرية في ظل ظروف نظيفة ميزته بعد بضعة أيام فقط إذا أدى الصقيع إلى تقييد تدفق الهواء بسرعة.
ولذلك يقوم مهندسو التبريد ذوو الخبرة بتقييم كيفية أداء المبخر طوال دورة التشغيل بأكملها - وليس فقط بعد إزالة الجليد مباشرة.
غالبًا ما يكون استقرار تدفق الهواء على المدى الطويل مقياسًا أفضل للأداء من قدرة التبريد القصوى.
يعد تباعد الزعانف أكثر بكثير من مجرد مواصفات تصنيع.
فهو يؤثر بشكل مباشر على تدفق الهواء، ونقل الحرارة، وتراكم الصقيع، وكفاءة الطاقة، وتكرار الصيانة، والأداء العام للتبريد.
بدلاً من اختيار تباعد الزعانف بناءً على درجة حرارة الغرفة فقط، يجب على المهندسين مراعاة بيئة التشغيل الكاملة، بما في ذلك الرطوبة ونوع المنتج وتكرار فتح الباب واختيار سائل التبريد واستراتيجية إزالة الجليد.
مع استمرار مشاريع التبريد الصناعية في المطالبة بكفاءة أكبر في استخدام الطاقة وجودة أعلى للمنتج، أصبح تصميم المبخر المخصص ذا أهمية متزايدة.
لم يتم تصميم المصمم بشكل صحيح مبرد الهواء الصناعي لتحقيق قدرة التبريد فحسب، بل إنه مصمم للحفاظ على أداء مستقر طوال سنوات من التشغيل المستمر.
ليس بالضرورة. يؤدي تباعد الزعانف الأوسع إلى تقليل انسداد الصقيع ولكنه يقلل أيضًا من مساحة سطح نقل الحرارة. يعتمد التباعد الأمثل على الرطوبة ودرجة حرارة التشغيل واستراتيجية إزالة الجليد وخصائص المنتج.
بشكل غير مباشر، نعم. في حين أن تكوين الصقيع يتأثر بشكل أساسي بظروف الجانب الهوائي، فإن المبردات مثل الأمونيا (NH₃) وCO₂ قد تتطلب تصميمات مختلفة للملفات لتحسين الأداء العام للمبخر.
تعمل الرطوبة العالية على تسريع تراكم الصقيع، مما يزيد من مقاومة تدفق الهواء وقد يتطلب تباعدًا أوسع للزعانف أو استراتيجيات أكثر فعالية لإزالة الصقيع.
ليس دائما. يمكن للوحدات القياسية أن تؤدي أداءً جيدًا في التطبيقات المباشرة. ومع ذلك، فإن المشاريع ذات تخطيطات الغرف الفريدة أو المنتجات المتخصصة أو المبردات الطبيعية أو ظروف التشغيل الصعبة غالبًا ما تستفيد من الهندسة المخصصة.
يتطلب تحديد التباعد الصحيح للزعانف أكثر من مجرد مطابقة درجة حرارة الغرفة لمواصفات الكتالوج. يحتوي كل مشروع تخزين بارد على مجموعة خاصة به من الرطوبة وتدفق الهواء وغاز التبريد ومتطلبات المنتج.
إذا كنت تصمم نظام تبريد جديدًا أو تقوم بترقية منشأة موجودة، فإن العمل مع شركة مصنعة توفر مبردات هواء صناعية مصممة خصيصًا يمكن أن يساعد في تحسين الأداء على المدى الطويل بدلاً من مجرد تلبية قدرة التبريد الاسمية.
في STELX ، يقوم فريقنا الهندسي بتصميم مبردات الهواء الصناعية، ومبخرات التخزين البارد، وحلول التبريد OEM بناءً على ظروف المشروع الفعلية - بما في ذلك نوع المبرد، والتباعد بين الزعانف، ومتطلبات تدفق الهواء، واختيار المواد، وأهداف الأداء الخاصة بالتطبيق.
